TUTO pour installer une caméra de recul
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Forum mitsubishi outlander /4007 / c.crosser ouvert depuis 2007 / Section PHEV et Outlander 4 Index du Forum -> FAITES-LE VOUS-MEME -> Les TUTOS par nos membres ! -> Diverses opérations en tuto -> TUTO pour installer une caméra de recul
Sujet précédent :: Sujet suivant
Auteur Message
magic_2010
Spécialiste du forum


Inscrit le: 12 Mar 2011
Messages: 605
Localisation: Béthune
Masculin Bélier (21mar-19avr)
Quel Outlander ou suv PSA: Audi Q5 2.0l tdi 190cv ex Peugeot 4007 2,2dci Premium
Achat neuf ou occasion ?: occasion
Couleur: Noir
Pneus hiver oui/non: Oui
Marque / type: Michelin Alpin

MessagePosté le: Mar 6 Nov 2012 - 23:27    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Bonjour
Voici un tuto réalisé par notre ami Lasso concernant l'installation d'une caméra de recul


Installation de la caméra de recule

Tout d'abord le matériel :
Au choix :
http://cgi.ebay.fr/REAR-VIEW-REVERSE-CAMERA-DE-RECUL-MITSUBISHI-OUTLANDER-/…
ou
http://exclusivecarauto.com/rearview-camera-guidelines-mitsubishi-outlander…


Pas de difficulté particulière pour commencer, il suffit de dégrafer l’habillage intérieur en commençant par le haut (tirez fort)

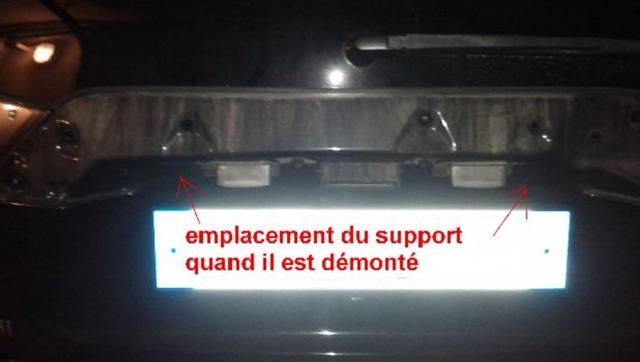

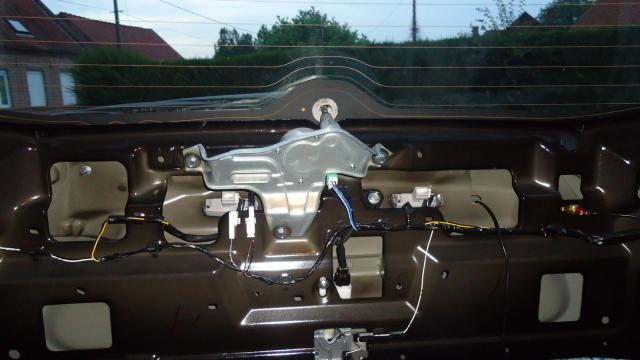

Ensuite défaire les vis de la garniture du hayon arrière pour accéder à ce qui sera le support de la caméra.

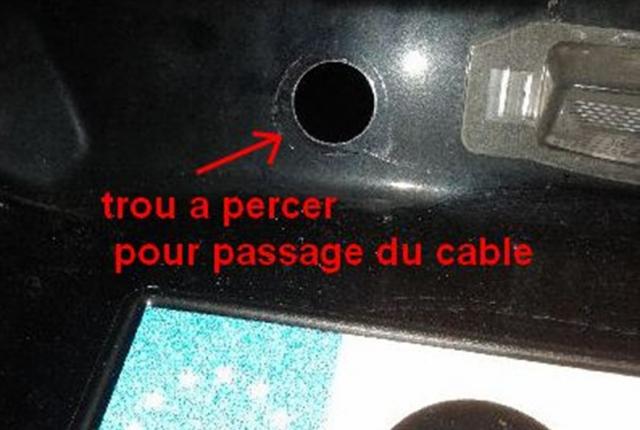

Il faut prévoir un perçage de diamètre 15 à 20 mm environ pour le passage des câbles.(connecteur RCA)

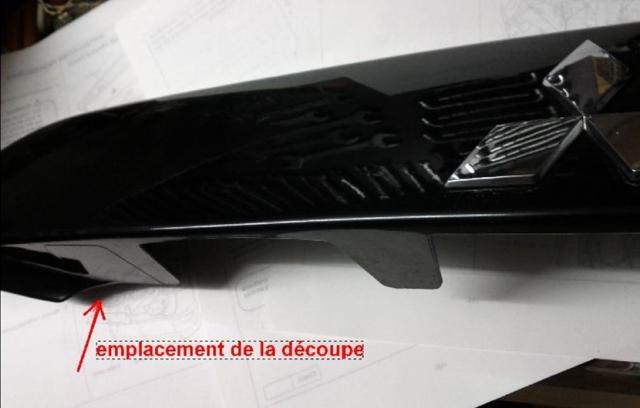

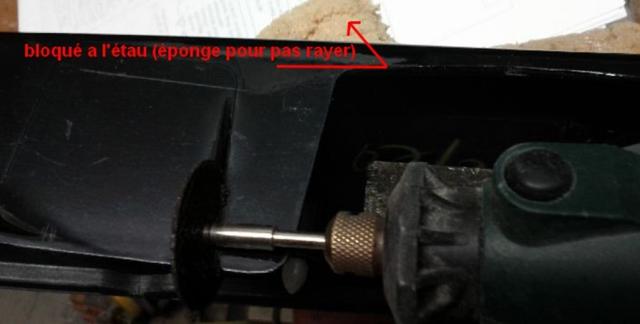

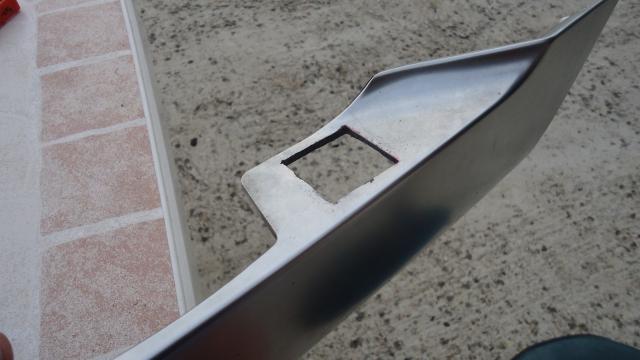

Support démonté, on va découper l’emplacement de la caméra à la Drémel

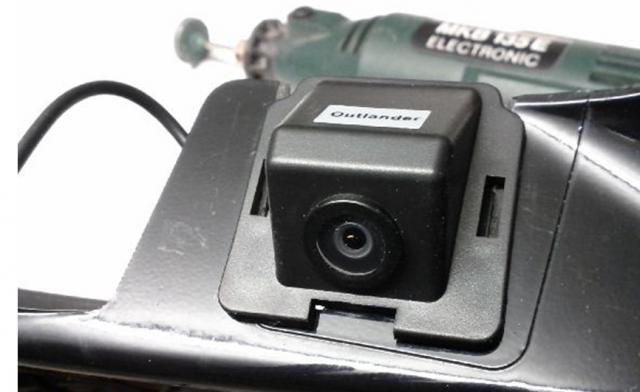

Caméra en place

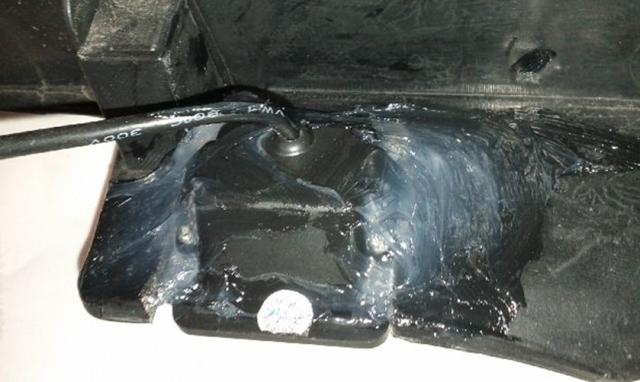

J’ai préféré la fixer au silicone. On peut également en profiter pour en rajouter au niveau du perçage 15 - 20mm pour éviter la corrosion et la dégradation du câble (coupure du câble).


Le câble d’alimentation de la caméra (rouge) doit être connecté au fil d’alimentation du feu de recul (noir et blanc). Le câble noir de la caméra doit être connecté à la masse ou câble noir.

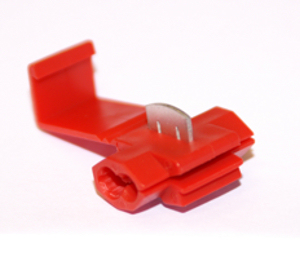

Attention ne surtout pas couper de câble, utilisez toujours ce type de connecteur :


Si on le souhaite pour actionner la caméra même si on ne recule pas on peut appliquer les branchements présentés ci-après (ce qui a été réalisé dans notre cas ; voir schéma elec)

Le câble vidéo est ensuite acheminé jusqu’au poste GPS de la façon suivante :

Prévoir une rallonge d'au moins un mètre (le câble de 5m n'est pas suffisant)

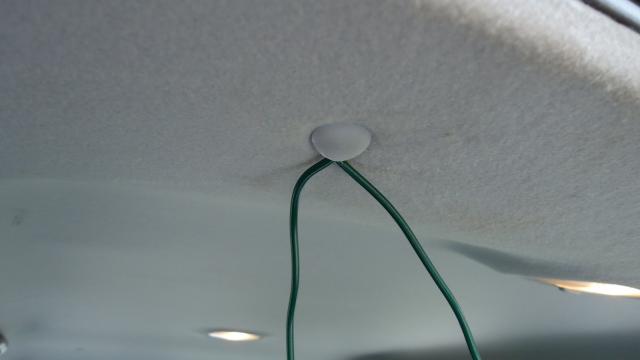

Déclipser les clips du plafonnier. Afin de ne pas casser les agrafes utiliser l’astuce suivante

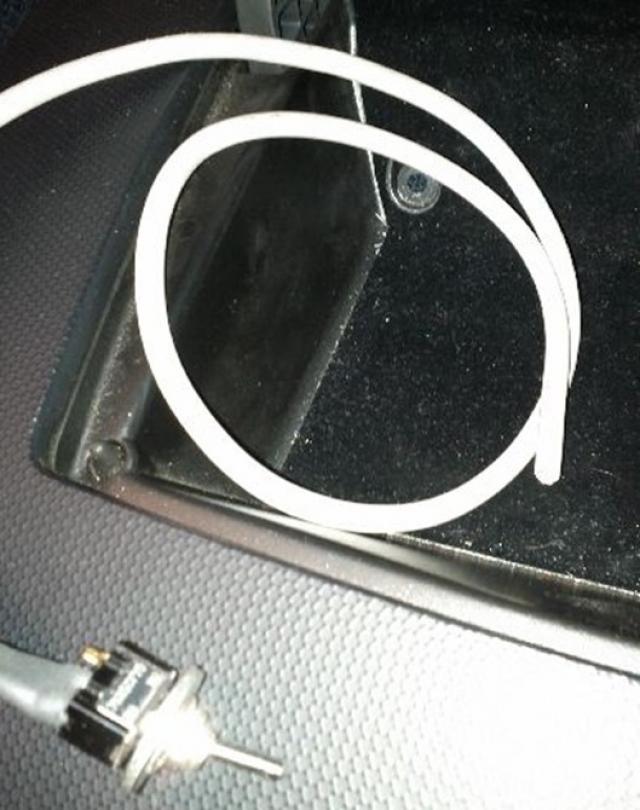

A l’aide d’un fil rigide (fil de fer, prévoir 1 mètre pour descendre dans l'aile) en guise d’aiguille, traverser les soufflets au choix ; soit celui de gauche présentant beaucoup de câbles et donc peu de passage (mais faisable) ou soit le celui de droite présentant le passage du tube du lave glace et donc beaucoup de place mais risque de perçage du tube


Faire « courir » le câble vers la droite, le récupérer dans le compartiment du cric, le passage de roue (2 trappes d’accès facilite le passage) et le long des seuils de portes (qui se d’éclipsent simplement)  jusqu’à la boîte à gant et le tableau de bord :

Pour ceux qui veulent la fameuse commande avec inter pour la vision arrière :

L’inter est placé dans la boîte de rangement du tableau de bord (invisible)

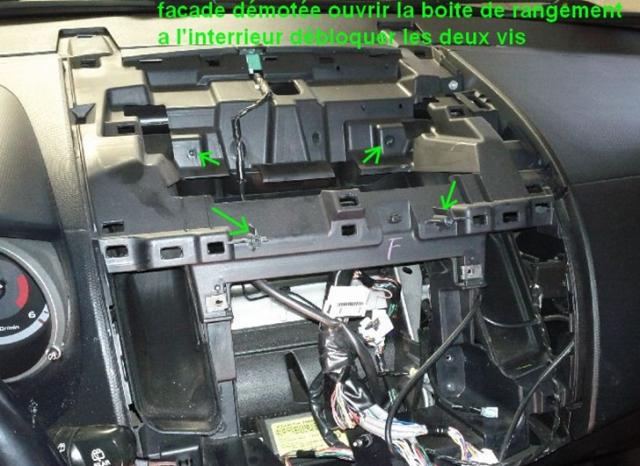

Pour travailler à l’aise démontez la boite de rangement du tableau de bord ca se fait facilement


Le schéma de câblage (simpliste…) est le suivant, la diode est une byw96E ,mais vous pouvez y mettre une 1N4007.

A noter que le +12v après le contact n’est présent que lorsque le « contacte est présent » clé retirée plus de tension.

A vérifier avec un multimètre ou un tournevis à led .

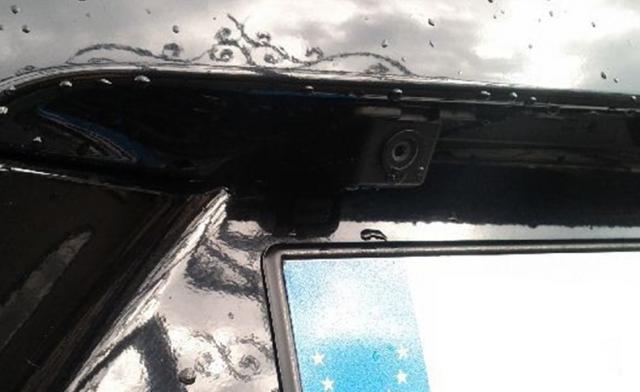

La caméra en place




Tests en vidéo içi.
http://www.youtube.com/watch?v=oVVLrxIF7Yo&feature=youtu.be




Audi Q5 2.0l tdi 190cv ex Peugeot 4007 2,2dci Premium
Revenir en haut
Publicité






MessagePosté le: Mar 6 Nov 2012 - 23:27    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
maxyan



Inscrit le: 28 Jan 2014
Messages: 36
Masculin Lion (24juil-23aoû)
Quel Outlander ou suv PSA: c-crosser
Achat neuf ou occasion ?: occasion de 2010
Couleur: noir
Marque / type: citroën

MessagePosté le: Dim 31 Mai 2015 - 17:30    Sujet du message: installation de caméra de recul ??!!!..... Répondre en citant

Very Happy Bonjour à tous !, ayant lu les divers tuto sur ce thème, je voudrais avoir confirmation avant de me lancer dans cette aventure de démontage........
J'ai installé un MMCS sur mon c-crosser de 2010; et j'aimerais bien l'option de la caméra de recule plus pratique à mon goût que les bips....et surtout plus précis !...
Dans un tuto, il semblerait qu'il y ai une prise en attente dans l'aile droite du coffre??...... ça éviterait que je démonte toutes les garnitures de la voiture pour remonter au poste ...; j'ai acheté sur la toile une caméra correspondante au véhicule, mais la connection ne n'est pas compatible sur la "prise en attente s'il y en a une ? "... je possède une prise RCA jaune pour la vidéo (donc fil à 2 conducteurs) et une prise rouge RCA pour l'alimentation (fil rouge pour le + et le noir pour la masse ) ; comment connecter tous cela et surtout sur la fiche d'origine qui possède pas les même couleurs de fils (vu que ma caméra est un générique!!...) j'ai bien lu les tuto des amis du site, pour l'alimentation il faut se reprendre sur un feux de recule pour trouver le + et pour la masse c'est pas compliqué ! mais pour le coté de la vidéo ??..... le signal doit être connecté sur quel fil de la fameuse prise d'origine ? (plusieurs couleur ... ?) ; sur cette prise il n'y aurait pas déjà d'alimenter la caméra en 12v ?....
Si quelqu'un peut m'aider sur ce sujet déjà abordé ,( mais pour des postes chinois ou pioneer ...), dans mon cas le poste et d'origine sauf la caméra !..
donc je serais preneur pour un schéma ou + d'explication surtout du coté du signal vidéo !, voir pour confirmation de cette prise ?
Merci à tous d'avoir pris le temps de me lire !
Bonne journée
Revenir en haut
magic_2010
Spécialiste du forum


Inscrit le: 12 Mar 2011
Messages: 605
Localisation: Béthune
Masculin Bélier (21mar-19avr)
Quel Outlander ou suv PSA: Audi Q5 2.0l tdi 190cv ex Peugeot 4007 2,2dci Premium
Achat neuf ou occasion ?: occasion
Couleur: Noir
Pneus hiver oui/non: Oui
Marque / type: Michelin Alpin

MessagePosté le: Lun 1 Juin 2015 - 14:45    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Bonjour,

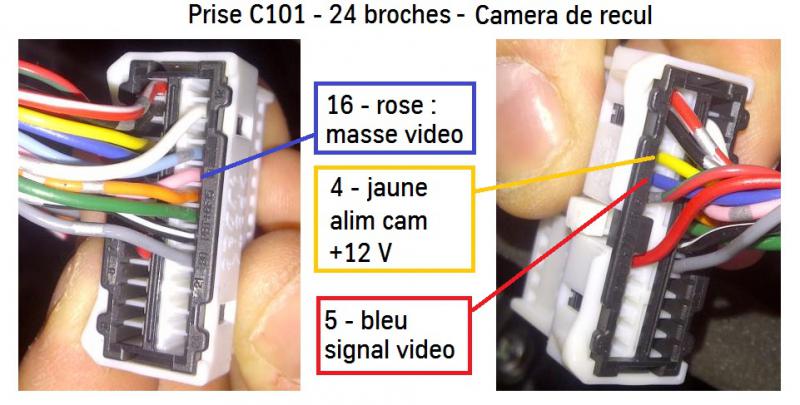

D'abord il faut que tu vérifies que ta prise 24 broches derrière le MMCS (celle qui était scotchée) est bien câblée : Que tu retrouves bien +12 V à la broche 13 (câble blanc) et à la broche 4 (câble jaune)

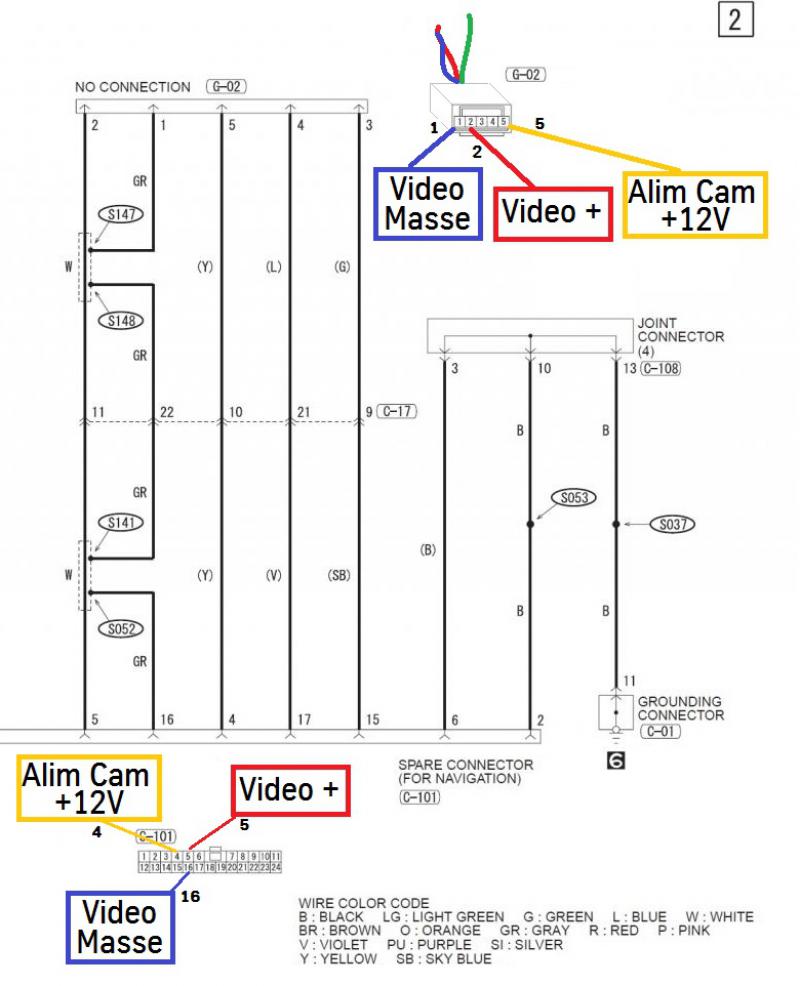

d'après le schéma suivant et si la prise en attente dans le coffre est bien la prise G-02 tu dois retrouver sur la broche 1 la masse du signal video, sur la broche 2 le signal vidéo et sur la broche 5 l'alimentation de la camera +12V quand tu passes la marche arrière.
Avant de connecter la camera passe la marche arrière et vérifie avec un voltmètre que tu as bien 12v sur la broche 5
Les couleur théorique des câbles pour la prise G-02 devrait être 1-blanc, 2-gris, 5-jaune (cependant les couleurs n'étaient pas bonnes non plus pour la prise C-101)




Audi Q5 2.0l tdi 190cv ex Peugeot 4007 2,2dci Premium
Revenir en haut
maxyan



Inscrit le: 28 Jan 2014
Messages: 36
Masculin Lion (24juil-23aoû)
Quel Outlander ou suv PSA: c-crosser
Achat neuf ou occasion ?: occasion de 2010
Couleur: noir
Marque / type: citroën

MessagePosté le: Lun 1 Juin 2015 - 15:24    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Okay Okay Merci magic_20 !  Okay Okay , on serait tous perdu sans toi !.... explication impeccable ! je vais voir cela dans ce cas ! je suis rassuré avec toutes tes infos , je vais me lancer en toute confiance maintenant !!!!....
Merci l'ami
Revenir en haut
maxyan



Inscrit le: 28 Jan 2014
Messages: 36
Masculin Lion (24juil-23aoû)
Quel Outlander ou suv PSA: c-crosser
Achat neuf ou occasion ?: occasion de 2010
Couleur: noir
Marque / type: citroën

MessagePosté le: Sam 13 Juin 2015 - 20:48    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

MERCI MAGIC_2010 !, J'ai fini l'installation grâce aux divers renseignements et des tuto !... merci aux posteurs ainsi qu'au forum !...
Revenir en haut
maxyan



Inscrit le: 28 Jan 2014
Messages: 36
Masculin Lion (24juil-23aoû)
Quel Outlander ou suv PSA: c-crosser
Achat neuf ou occasion ?: occasion de 2010
Couleur: noir
Marque / type: citroën

MessagePosté le: Sam 13 Juin 2015 - 20:51    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Okay
Revenir en haut
maxyan



Inscrit le: 28 Jan 2014
Messages: 36
Masculin Lion (24juil-23aoû)
Quel Outlander ou suv PSA: c-crosser
Achat neuf ou occasion ?: occasion de 2010
Couleur: noir
Marque / type: citroën

MessagePosté le: Sam 13 Juin 2015 - 20:59    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Very Happy voici le résultat !  Very Happy Very Happy Very Happy
http://www.sendspace.com/file/vo6mha
A++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Revenir en haut
magic_2010
Spécialiste du forum


Inscrit le: 12 Mar 2011
Messages: 605
Localisation: Béthune
Masculin Bélier (21mar-19avr)
Quel Outlander ou suv PSA: Audi Q5 2.0l tdi 190cv ex Peugeot 4007 2,2dci Premium
Achat neuf ou occasion ?: occasion
Couleur: Noir
Pneus hiver oui/non: Oui
Marque / type: Michelin Alpin

MessagePosté le: Sam 13 Juin 2015 - 21:45    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Super, je suis content que ça marche aussi bien

Mr. Green Sympa la photo, et l'image est très nette

Audi Q5 2.0l tdi 190cv ex Peugeot 4007 2,2dci Premium
Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 18:14    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Quelques un peut m aider pour les branchement de la caméra de recul avec la prise dans le coffre
Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 18:40    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Bonjour j ai changer l autoradio d origine pour mettre un autoradio GPS Android à chaque foi que je met la marche arrière l autoradio affiche un écran noir avec inscrit au milieu pas de signal donc je pense que le marché arrière est relié j ai acheter une caméra de recul j ai bien trouver la prise en attente sous le cache droit du coffre  la prise est avec 5 fil donc comment brancher tout sa avec la prise rca jaune de la.caméra
Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 19:47    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Salut j'ai besoin d aide pour brancher ma caméra de recul sur mon outlander 2010 j ai changer l autoradio j ai mit un Android GPS quand je met la marche arrière la musical se coupe et écran noir avec message pas de signal donc l autoradio et relié à la marche arrière j ai acheter une caméra de recul j ai trouvé la prise en attente à l arrière gauche du véhicule maintenant mon problème et le.branchement le fil rouge et noir de la caméra je doit les relier au feu de la marche arrière ou sur la prise en attente et pour le rca jaune je dois la couper. Mes comment la brancher sur les bon fil merci
Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 22:15    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

url=http://mitsubishi-outlander.vraiforum.com/image/110/2/b/7/dsc_0024-4cace42.jpg.htm]
[/url]

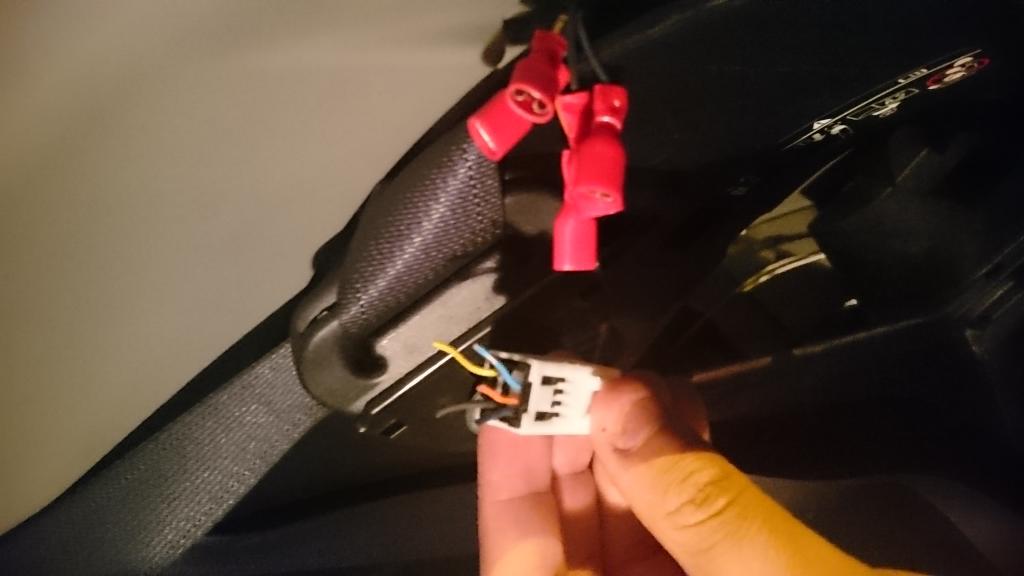

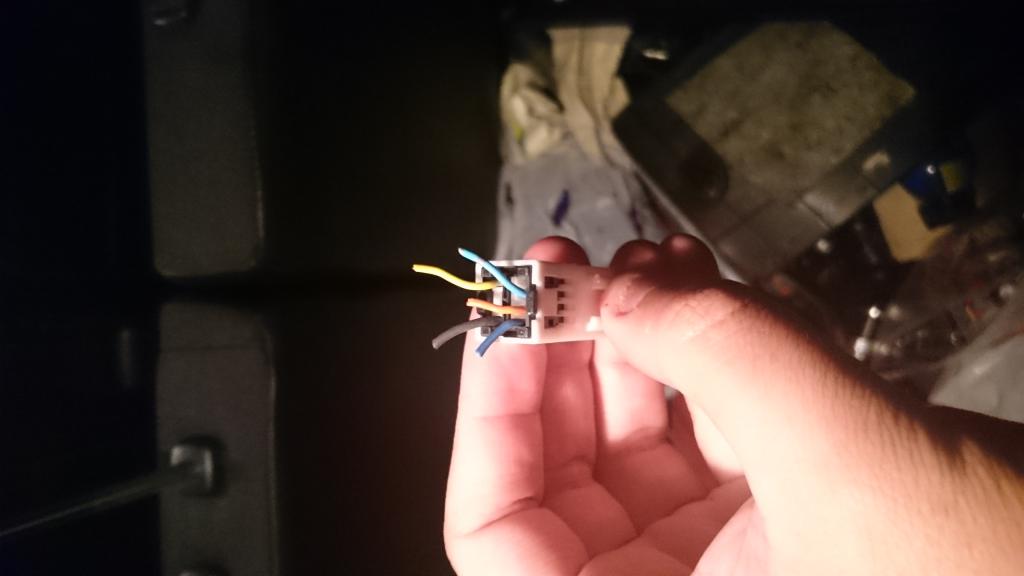

Voilà les photo d un coter le rca jaune que j ai couper il y a 3 fil à l interieur et l autre photo c la prise en attente que j ai aussi couper maintenant quoi relier avec quoi aidez moi svp
Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 22:18    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

ttp://mitsubishi-outlander.vraiforum.com/image/110/3/9/1/dsc_0023-4cace8e.jpg.htm]
[/ur
Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 22:19    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Revenir en haut
sese95



Inscrit le: 09 Sep 2015
Messages: 7
Masculin
Quel Outlander ou suv PSA: Outlander
Achat neuf ou occasion ?: Occasion

MessagePosté le: Mer 9 Sep 2015 - 22:20    Sujet du message: TUTO pour installer une caméra de recul Répondre en citant

Revenir en haut
